新能源后翻式純電動自裝卸式垃圾車

自裝卸式垃圾車是收集、中轉清理運輸垃圾，避免二次污染的新型環衛車輛，其主要特點是垃圾收集方式簡便、高效、環保性好，整車利用效率高，廣泛適用于環衛、市政、物業小區、垃圾多而集中的居民區、城市街道垃圾處理，均具有密封自卸功能，液壓操作，傾卸垃圾方便。

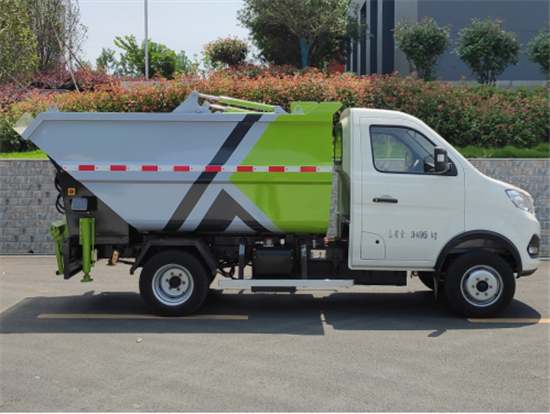

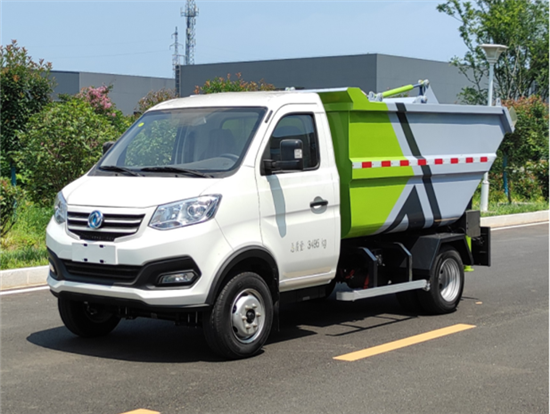

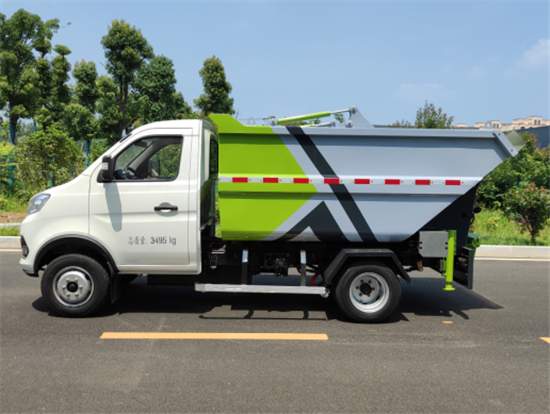

自裝卸式垃圾車是在東風EQ1030CACEV二類底盤的基礎上，加裝垃圾箱體、連接附件、防護欄及液壓系統等裝置。具有操作安全、使用性能穩定、返修率低、售后服務及時周到等特點。本產品主要用于收集與轉運城市住宅小區、鄉鎮街道等產生的生活垃圾。整車小巧靈活，行動方便，適應人流密集的商業區域和道路**情況較差的城鄉地區。本車配有后掛桶進料機構，在翻桶處操作，可與240L標準塑料桶對接。整車具有自卸功能，卸料方便。

1 產品性能及特點

(1) 箱體結構合理  船型箱體結構實現**無泄漏

垃圾箱容積3.5立方，垃圾箱整體采用高強耐候鋼板焊接而成，弧形折筋側板，外形美觀，受力好，不易變形。整車結構件采用激光下料，提高箱體一致性耐用性。車廂采用工裝式焊接和加工，保證了生產產品的加工精度、**的品質和良好的互換性。船型結構，規避了傳統老式箱體+后面的密封結構，從根本上解決轉運過程中的二次污染問題。

(2) 刮板進料+壓縮 壓縮效率高

采用后裝刮板壓縮技術，對生活垃圾大幅度壓縮減容。箱體頂部裝有刮板，在壓縮過程中，推板在推板油缸的作用下，向后進行壓縮垃圾。由于刮板設計與箱體底板有**小間隙，保證垃圾進料干凈、壓縮實在，從而加大垃圾裝載量。

(3) 高位舉升自卸結構  卸料干凈  對接方便

采用高位舉升自卸結構，操作方便實用。可直接卸料、與壓縮式垃圾車對接、與移動式壓縮箱進行對接卸料。 車輛尾部裝有液壓支腿，保證卸料作業的平穩性與安全性。

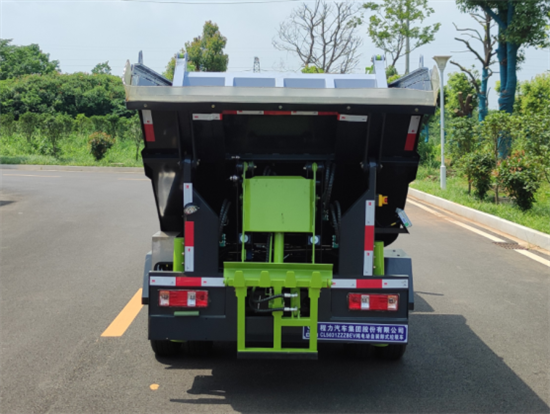

(4) 多功能翻桶進料機構 進料快捷穩定

后裝進桶機構，可與240L標準塑料桶對接作業。翻桶機構采用輕量化設計，舉升進料動力強勁，設置了手動、自動兩種作業模式，可實現一鍵進料過程。

(5) 液壓系統穩定可靠

液壓系統采用國際標準設計并采用模塊式液壓元件，由液壓油缸、電磁**閥、節流閥、管路系統組成。液壓油路分為刮板壓縮、提桶、翻桶進料、支腿收放、箱體升降五路，集成度高。液壓管路系統均采用酸洗磷化處理，保證使用壽命，管路各連接處連接緊固，保證不漏油。

(6) 電控自動化程度高，電液聯合**

采用CAN總線**技術，動作安全可靠，故障率低，避免因誤操作而造成事故。液壓、電氣關鍵原器件均采用國際標準設計并采用模塊式液壓元件，性能穩定可靠；液壓油路分為刮板壓縮、提桶、翻桶進料、支腿收放、箱體升降五路，集成度高；液壓管路采用冷彎無縫鋼管，保證不漏油。

1 產品主要技術參數

1.1 二類底盤配置表

1.1 整車參數表
